Разработки в области проектирования и производства станков и систем управления для них
Разработки УГАТУ в области проектирования и производства станков и систем управления для них
Технологии и оборудование для электрохимической обработки
Высокоточная двусторонняя обработка лопаток ГТД
- Точность лопаток: ±0,02мм
- Шероховатость поверхности Ra: 0,08 мкм
- Повышение усталостной прочности на 10-12% и ресурса лопатки в 2 раза
- Повышение эффективности работы компрессора на 1,5
Преимущества
- низкий процент брака
- высокая производительность и низкая стоимость оборудования
Реализация технологии
- Внедрено на предприятиях ОДК (ПАО «ОДК-УМПО») и компании HAL Индия.
- Поставлено оборудование и внедрена технология


Технологии и оборудование для электроэрозионной обработки
Модифицированная электроэрозионная обработка с минимальным износом инструмента и минимальным измененным слоем на поверхности детали
- износа электрода-инструмента 0,05-0,1%,
- величина изменённого слоя - менее 5мкм,
- повышение производительности в 3 раза
Преимущества
- высокая производительность и точность операций перфорирования;
- снижение потребляемой мощности на 30%;
- применение «безизносных» режимов обработки деталей с большой площадью
Реализация технологии


Технологии и оборудование для абразивного электрохимического шлифования
Ведутся работы по разработке оборудования для высокопроизводительного объемного формообразования обработки деталей из жаропрочных сплавов типа «сегмент» и «лопатка»
Высокая точность и качество поверхности – высокие эксплуатационные свойства
Технологии и оборудование для механической обработки

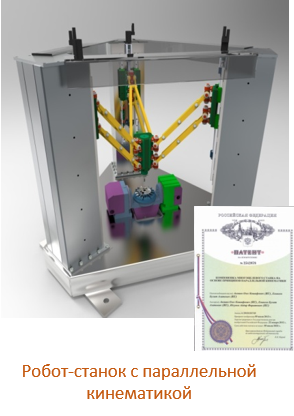

Преимущества станка-робота:
1.Низкая металлоемкость.
2.Простота конструкции и ее масштабируемость.
3.Высокая жесткость (точность обработки).
4.Технологичность изготовления деталей и сборки опорных модулей.
5. Высокие динамические характеристики.
Размеры рабочего пространства, мм
Work area, mm: Ø 260x300
Площадь, занимаемая станком, м2
Length Width Height, m2: 1,6х1,6х1,9
Вес станка, кг
Machine weight, kg: 3200
Масса подвижных узлов, кг
Moving parts weights, kg: 380

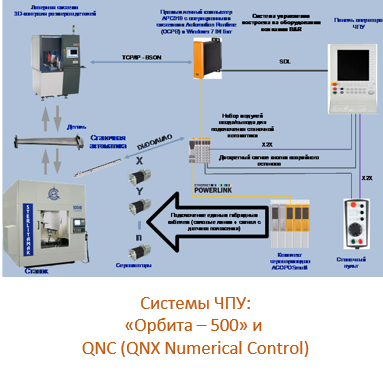

С использованием СЧПУ QNC на ПАО «ОДК-УМПО» успешно модернизированы три фрезерных станка ДФ-224 (2007-2012г.) и один шлифовальный ЛШ-233 (2016г). Все станки пятикоординатные, выполняемые на них операции используют одновременную интерполяцию по всем осям.
