Виды работ на JPSG-1020AH:
шлифование;
прецизионное шлифование;
конечная подготовка поверхностей

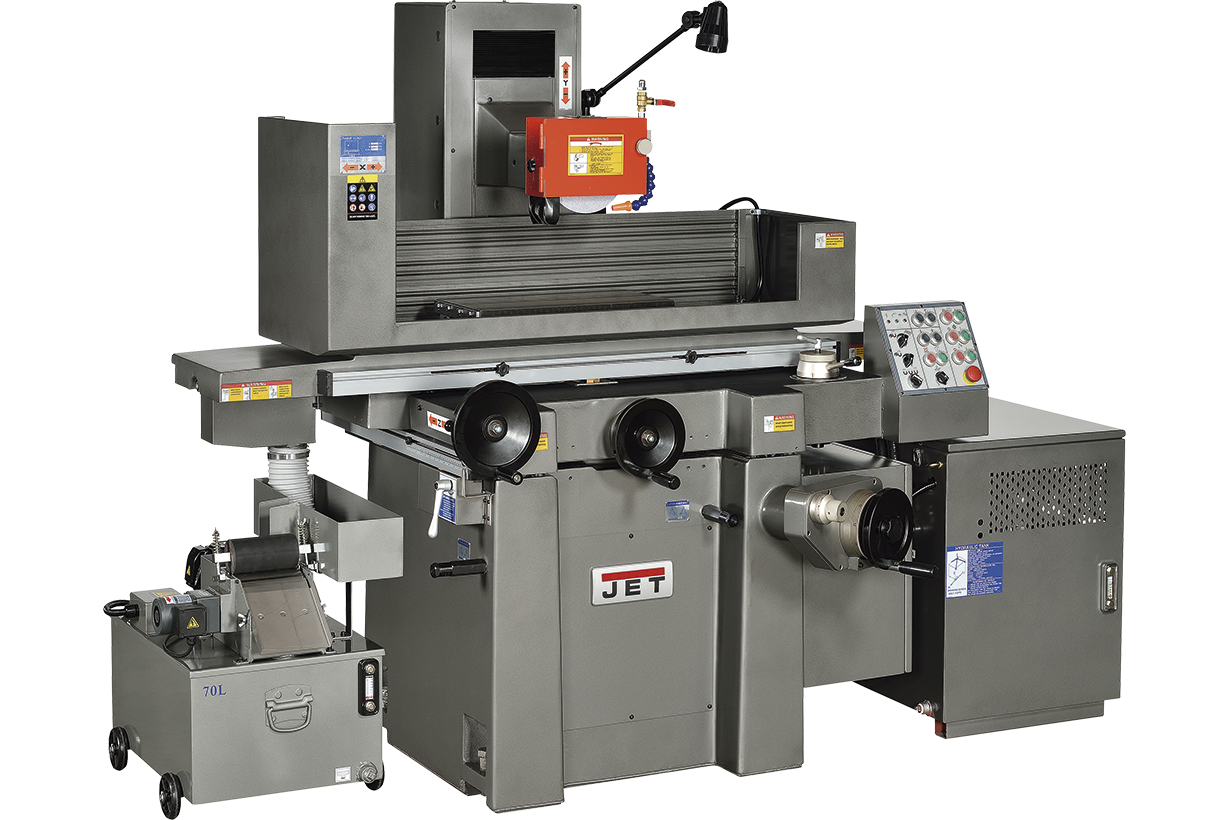

Полуавтоматический прецизионный плоскошлифовальный станок JPSG-1020AH предназначен для выполнения операций шлифования абразивными и алмазными кругами плоских поверхностей деталей, установленных непосредственно на магнитной плите или с помощью тисков. Данное оборудование обеспечивает повышенный класс и точность обработки. С целью увеличения точности обработки и повышения эксплуатационного ресурса станка шпиндель установлен сразу на четыре подшипника (7-й класс). Точность подачи круга к заготовке (одно деление нониуса вертикального перемещения) соответствует классу прецизионного оборудования – 0,005 мм.
 |
Наименование: |
JPSG-1020AH |
|
Производитель: |
Jet (Тайвань) |
|
|
Год выпуска: |
||
|
Категория: |
|
|
|
Тип: |
|
|
|
Поверка: |
||
|
Помещение: |
8Г (модуль) |
|
|
Подразделение: |
лаборатория ПЛАТ | |
|
Стоимость услуги: |
договорная |
|
|
Балансовая стоимость: |
|
Технические характеристики
| Максимальный вес заготовки, кг | 280 |
| Частота вращения вертикального шпинделя, об./мин. | 2850 |
| Размер стола, мм | 254х508 |
| Максимальная длина продольного шлифования, мм | 520 |
| Максимальная длина поперечного шлифования, мм | 280 |
| Скорость перемещения стола, м/мин. | 5...20 |
| Автоматическое поперечное перемещение, мм | 1...13 |
| Максимальное автоматическое поперечное перемещение, мм | 270 |
| Максимальное ручное поперечное перемещение, мм | 300 |
| Цена деления нониуса поперечного перемещения, мм | 0,02 |
| Цена деления нониуса вертикального перемещения, мм | 0,005 |
| Диаметр шлифовального круга, мм | 203 |
| Ширина шлифовального круга, мм | 19 |
Описание плоскошлифовальной операции
Действительное местоположение в 8Г (производственном модуле)
