Виды работ:
пробоподготовка;
резка образцов / мерных заготовок;
подготовка поверхности образцов, подготовка (макро- и микро-) шлифов;
шлифование, полирование, травление и др.
Качество подготовки образцов (темплетов) (sample / templet preparation) (поверхности образцов) и степень их гомогенности значительно влияет на прецизионность и воспроизводимость результатов измерений большинством методов (РФС, ОЭС, РЭМ, РСА и др.). Важное место при проведении металлографических исследований методами оптической и электронной микроскопии занимает подготовка специальных микрошлифов – "срезов" необходимых поверхностей исследуемых изделий с высокой степенью "чистоты" поверхности, достигаемой шлифовально-полировальными операциями и травлением. При подготовке проб металлов и сплавов применяются отрезные и шлифовально-полировальные станки, которые обеспечивают получение плоской и ровной поверхности образцов.
Комплекс оборудования для подготовки образцов включает в себя отрезные (ленточного и дискового типов), электроэрозионные (проволочно-вырезные и прошивные), металлообрабатывающие (токарные, фрезерные, сверлильные), шлифовально-полировальные станки; установки для электролитического травления, утонения образцов и запрессовки их в смольные формы; ультразвуковые ванны и пескоструйное оборудование для очистки и удаления загрязненных поверхностных слоев; а также иное вспомогательное оборудование, расходные материалы и химические реактивы.
Оборудование для резания материала
Для резки материала на заготовки под образцы или на темплеты для получения макро- и микрошлифов используются отрезные станки ленточного и дискового типов.
Станок отрезной напольного типа СК200-50А (рис. 1) является абразивно-отрезным дисковым станком для автоматической резки материалов на заготовки под будущие образцы (шлифы).
Станок отрезной настольный универсальный Secotom-10 (рис. 2) – это высокоточный станок, позволяющий осуществлять разрезание без деформации и прижогов, что особенно важно для чувствительных к перегреву материалов.
|
Рисунок 1 – СК200-50А |
Рисунок 2 – Secotom-10 |
|
Рисунок 3 – MBS-910CSD |
Рисунок 4 – (модуль) |
|
Рисунок 5 – Н260М |
Рисунок 6 – JBG-200 |

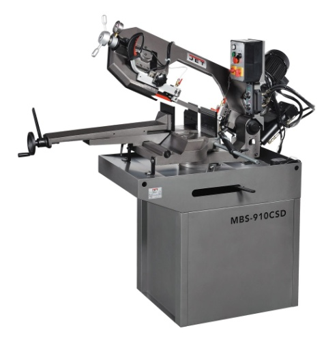

Ленточнопильный станок MBS-910CSD (рис. 3) представляет собой традиционный тип ленточнопильного станка, эффективная работа которого достигается за счет широкого диапазона поворота консоли. Станок предназначается для пиления круглых металлических заготовок.
Ленточнопильный станок (модуль) (рис. 4) ...
Ленточнопильный станок Н260М (рис. 5) предназначен для непрерывной резки круглого проката, труб, швеллеров, уголков из сплавов цветных металлов, конструкционных, нержавеющих и быстрорежущих сталей, высокопрочных чугунов.
Заточный станок JBG-200 (рис. 6) позволяет уверенно и быстро производить большинство предварительных и доводочных операций по обдирке и профилированию поверхностей металлических заготовок.
Станки шлифовально-полировальные P25FRS-P2-A3, P25FRS-A3-HA, P20FR-HA (рис. 3) предназначены для ручной и полуавтоматической подготовки образцов методами шлифования и полирования.
Рисунок 3 – Станки двухдисковые шлифовально-полировальные Top Tech
P25FRS-P2-A3, P25FRS-A3-HA, P20FR-HA
